ເຄື່ອງຊັກຜ້າຂະຫນາດນ້ອຍ, ຄວາມຮູ້ທີ່ຍິ່ງໃຫຍ່

ທໍ່ປະທັບຕາດ້ານນອກຂອງຫົວທຽນແມ່ນອົງປະກອບທີ່ສາມາດເຄື່ອນຍ້າຍໄດ້ພຽງແຕ່ຢູ່ໃນຫົວທຽນ, ແລະມັນກໍ່ແມ່ນ "ຂົວ"ທີ່ ເຊື່ອມຕໍ່ຫົວຫົວ ແລະເຄື່ອງຈັກ.

ໃຊ້​ເວ​ລາgasket M18 ທົ່ວໄປເປັນຕົວຢ່າງ: ລັດທີ່ແຕກຕ່າງກັນຂອງ gasket ສາມາດສະທ້ອນໃຫ້ເຫັນສະພາບແວດລ້ອມການເຮັດວຽກທີ່ແຕກຕ່າງກັນ; ເຫຼົ່ານີ້ສາມາດຖືກນໍາໃຊ້ເພື່ອ infer ການນໍາໃຊ້; ລັດ​ທີ່​ແຕກ​ຕ່າງ​ກັນ​ເຫຼົ່າ​ນີ້​ປະ​ກອບ​ມີ​: ສີ​, deformation​, ຄວາມ​ສົມ​ບູນ​, ເຄື່ອງ​ຫມາຍ​ການ​ນໍາ​ໃຊ້​, ແລະ​ອື່ນໆ​.

Cສີ: ສີເບື້ອງຕົ້ນຂອງເຄື່ອງຊັກຜ້າແມ່ນ galvanized

Iສະຖານະເບື້ອງຕົ້ນ (ທາງໜ້າ ແລະ ດ້ານຫຼັງ)

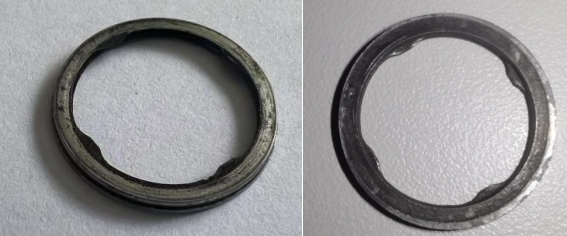

 ສີຫຼັງຈາກການນໍາໃຊ້ປົກກະຕິ

Aຫຼັງຈາກການນໍາໃຊ້, ອາການທີ່ຊັດເຈນຂອງການຕິດຕັ້ງແລະການນໍາໃຊ້ສາມາດເຫັນໄດ້ໃນ gasket. ພາກສ່ວນນອກສຸດ (ຝາອັດປາກຂຸມຂວາສຸດ) ບໍ່ແຕະທີ່ນັ່ງຫົວຫົວໄຟ, ດັ່ງນັ້ນການເຄືອບຈະບໍ່ເສຍຫາຍຍ້ອນການເສຍສະຫຼະ. ວົງແຫວນດ້ານໃນສີດໍາແມ່ນຫນ້າຕິດຕໍ່ທີ່ເຫມາະກັບບ່ອນນັ່ງທີ່ຍຶດແຫນ້ນ.

Tພື້ນຜິວຂອງລາວມີສີ່ຈຸດທີ່ຫັນໄປທາງເທິງແມ່ນຫນ້າດິນທີ່ເຫມາະກັບຫົວກະບອກສູບຂອງເຄື່ອງຈັກ. ທ່ານສາມາດເຫັນໄດ້ວ່າວົງແຫວນພາຍໃນ (ລວມທັງສີ່ຈຸດ) ແມ່ນສີດໍາ, ໃນຂະນະທີ່ວົງແຫວນນອກເປັນສີເຄືອບ. ນີ້ແມ່ນຍ້ອນວ່າວົງແຫວນນອກເຫມາະກັບບ່ອນນັ່ງຂອງຫົວກະບອກສູບຢ່າງແຫນ້ນຫນາແລະບໍ່ໄດ້ສໍາຜັດກັບສະພາບແວດລ້ອມຂອງກະບອກສູບ, ໃນຂະນະທີ່ວົງແຫວນສີດໍາພາຍໃນຖືກເປີດເຜີຍໃນກະບອກສູບຢູ່ດ້ານກະທູ້. ການຕິດສີດໍາແມ່ນເງິນຝາກຄາບອນ.

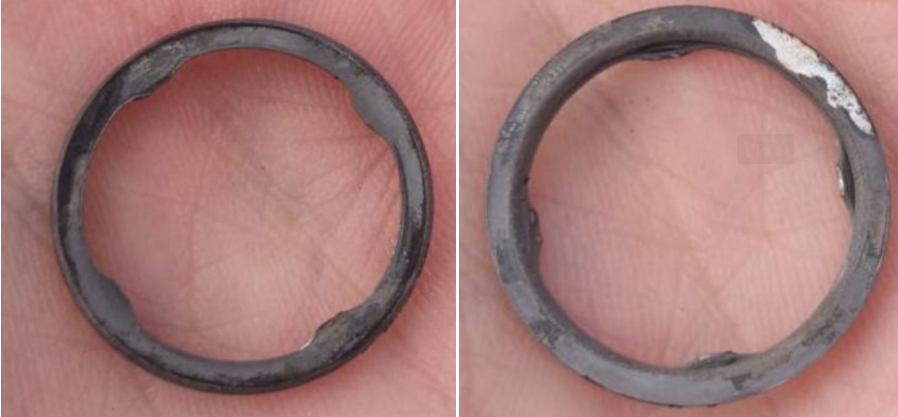

Tຮູບຂ້າງເທິງນີ້ສະແດງໃຫ້ເຫັນ gasket ທີ່ມີການປ່ຽນແປງສີເນື່ອງຈາກການຜຸພັງ. ຕັນສີຂາວຢູ່ຮູບເບື້ອງຂວາແມ່ນສິ່ງເສດເຫຼືອຂອງການເຄືອບທີ່ຍັງບໍ່ທັນໄດ້ ablated ຫມົດ. ລະດັບການຜຸພັງຂອງປາຍປະເຊີນກັບທັງສອງດ້ານຂອງ gasket ແມ່ນຄືກັນ. ສະຖານະການນີ້ຊີ້ໃຫ້ເຫັນວ່າອາຍແກັສໄດ້ຮົ່ວໄຫຼອອກຈາກ gasket ນີ້ໃນລະຫວ່າງການນໍາໃຊ້. ອາຍແກັສທີ່ມີອຸນຫະພູມສູງຈາກກະບອກສູບເຮັດໃຫ້ gasket ປ່ຽນສີ.

Deformation: ຄວາມຫນາຂອງ gasket ຫຼັງຈາກການຕິດຕັ້ງ

ຫຼັງຈາກຫົວສຽບຖືກຕິດຕັ້ງຢູ່ໃນແຮງບິດທີ່ກໍານົດ, ຄວາມຫນາຂອງ gasket ຄວນຢູ່ໃນຂອບເຂດທີ່ແນ່ນອນ;

ມູນຄ່າແຮງບິດການຕິດຕັ້ງຂອງເຄື່ອງຊັກຜ້າ M18 ແມ່ນ 50N.M, ແລະລະດັບຄວາມຜິດປົກກະຕິຂອງເຄື່ອງຊັກຜ້າແມ່ນປະມານ 1.45-1.65 ມມ (ຄວາມຫນາຂອງເຄື່ອງຊັກເບື້ອງຕົ້ນ 2.0 ມມ).

ສະຖານະຄວາມໜາເບື້ອງຕົ້ນ

ສະຖານະປົກກະຕິຫຼັງຈາກການຕິດຕັ້ງ

It ສາມາດສັງເກດເຫັນວ່າຫຼັງຈາກການຜິດປົກກະຕິ, ຊ່ອງຫວ່າງກາງຫາຍໄປເນື່ອງຈາກຖືກບີບດ້ວຍຜົນບັງຄັບໃຊ້.

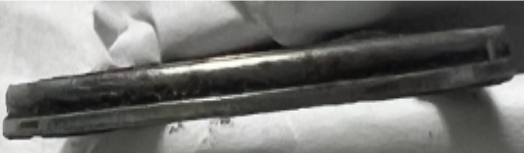

ຕົວຢ່າງ: ມັນເຫັນໄດ້ຊັດເຈນຈາກຮູບຂ້າງເທິງນີ້ວ່າຊ່ອງຫວ່າງກາງຍັງມີຢູ່ (ຄວາມຫນາສາມາດວັດແທກເພື່ອກວດສອບ); ດັ່ງນັ້ນ, ສາເຫດຂອງການຮົ່ວໄຫຼຂອງອາຍແກັສໃນກໍລະນີນີ້ແມ່ນວ່າມັນບໍ່ໄດ້ຖືກຕິດຕັ້ງຢ່າງຖືກຕ້ອງ;

Iຄວາມຊື່ສັດ: ການປ່ຽນແປງລັກສະນະຂອງ gasket

ສ່ວນໃຫຍ່ແມ່ນຫມາຍເຖິງຄວາມສົມບູນຂອງ 4 "ຮອຍທພບ", ໂດຍສະເພາະໃນເວລາທີ່ gasket ບໍ່ໄດ້ຖືກໂຍກຍ້າຍ, ສັງເກດເບິ່ງສະພາບຂອງ 4 "ຮອຍທພບ" ໄດ້.

1.ບໍ່ວ່າຈະເປັນ"ຮອຍທພບ"ຖືກແຍກ;

2.ບໍ່ວ່າ "ຮອຍທພບ" ຈະງໍຂຶ້ນຫຼືລົງ;

ຖ້າສະຖານະການຂ້າງເທິງມີຢູ່, ມັນຫມາຍຄວາມວ່າໃນລະຫວ່າງຂະບວນການຕິດຕັ້ງ, "ຮອຍທພບ" ໄດ້ຖືກຕິດຢູ່ໃນກະທູ້, ແລະພາຍໃຕ້ການຕິດຕັ້ງແຮງບິດ, "ຮອຍທພບ" ຜິດປົກກະຕິແລະບັງຄັບໃຫ້ເຄື່ອງຊັກຜ້າ "ກັບຄືນສູ່ຕໍາແຫນ່ງຂອງມັນ". ໃນກໍລະນີນີ້, ຫຼັງຈາກການຕິດຕັ້ງ, ຕໍາແຫນ່ງເຄື່ອງຊັກຜ້າແລະຄວາມເຂັ້ມຂົ້ນຂອງຫົວສຽບຈະຖືກຊົດເຊີຍ (ກວດເບິ່ງຮ່ອງຮອຍການຕິດຕັ້ງໃນເວລາດຽວກັນ). ມີຄວາມເປັນໄປໄດ້ທີ່ແນ່ນອນວ່າການຮົ່ວໄຫຼຈະເກີດຂື້ນຈາກຈຸດອ່ອນ.

ເຄື່ອງຫມາຍການນໍາໃຊ້: ຫຼັງຈາກການຕິດຕັ້ງ, ເຄື່ອງຫມາຍ indentation ແລະ friction ໄວ້ໂດຍຫົວທຽນແລະແຮງບິດຫົວກະບອກ.

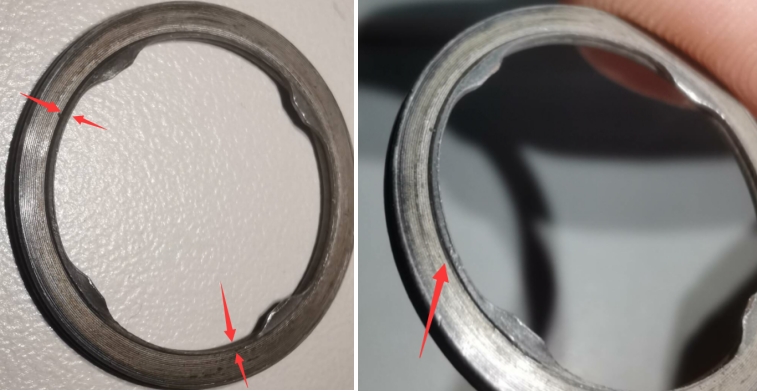

Tລາວ "ຂັ້ນຕອນ" ເຄື່ອງຫມາຍໃນດ້ານການຕິດຕັ້ງສາມາດເຫັນໄດ້ຊັດເຈນໃນຮູບ. ນີ້ແມ່ນເຄື່ອງຫມາຍປົກກະຕິ. ຈາກເຄື່ອງຫມາຍຂັ້ນຕອນນີ້, ມັນຍັງສາມາດຕັດສິນໄດ້ວ່າການຕິດຕັ້ງແມ່ນວ່າງເກີນໄປ, ບໍ່ວ່າຈະມີ deviation ໃນລະຫວ່າງການຕິດຕັ້ງແລະການນໍາໃຊ້, ແລະລະດັບຂອງ eccentricity, ແລະອື່ນໆ, ເຫຼົ່ານີ້ມີບົດບາດຊ່ວຍໃນການວິເຄາະແລະກໍານົດສາເຫດຂອງຄວາມຜິດ..
